Като доставчик на системи за съхранение на енергия от батерии (BESS), бях свидетел от първа ръка на критичната роля, която комуникационните протоколи играят за ефективната и надеждна работа на тези системи. В този блог ще разгледам различните комуникационни протоколи, използвани в BESS, и ще обясня тяхното значение.
Modbus
Modbus е един от най-широко използваните комуникационни протоколи в индустриални приложения, включително BESS. Това е протокол главен - подчинен, който позволява на главното устройство (като контролер) да комуникира с множество подчинени устройства (като системи за управление на батерията или инвертори). Modbus поддържа както сериен (RS - 232, RS - 485), така и Ethernet интерфейс.
Простотата на Modbus го прави популярен избор. Има ясна структура на съобщението, която се състои от функционален код, адрес на данни и стойности на данни. Например, главно устройство може да използва кода на функцията "Read Holding Registrs", за да извлече данни като състояние на зареждане на батерията (SOC) от подчинено устройство.
В BESS, Modbus може да се използва за комуникация между централния контролен блок и отделните батерийни стелажи. Това дава възможност за наблюдение в реално време на параметрите на батерията, което е от съществено значение за осигуряване на безопасността и дълготрайността на батериите. Например, централното управляващо устройство може непрекъснато да следи температурата и напрежението на всяка батерия чрез Modbus комуникация. Ако бъдат открити необичайни стойности, могат да се предприемат подходящи действия, като например регулиране на скоростта на зареждане или разреждане.
CAN (мрежа на контролера)
CAN е друг важен комуникационен протокол в BESS. Първоначално е разработен за автомобилната индустрия, но е намерил широко приложение в индустриални системи за управление, включително съхранение на енергия от батерии. CAN е сериен комуникационен протокол с множество главни устройства, което означава, че множество устройства в мрежата могат да инициират комуникация.
Едно от основните предимства на CAN е неговата висока надеждност и здравина. Той използва схема за диференциално сигнализиране, което го прави по-малко податлив на електромагнитни смущения. В BESS, където има високомощни електрически компоненти, генериращи значителен електромагнитен шум, тази характеристика е от решаващо значение.
CAN често се използва за комуникация между клетките на батерията и системата за управление на батерията (BMS). BMS трябва да наблюдава и контролира състоянието на всяка отделна батерия. Чрез CAN комуникация, BMS може да събира данни като клетъчно напрежение, ток и температура. Въз основа на тези данни BMS може да изпълнява функции като балансиране на клетките, което помага да се гарантира, че всички клетки в един батериен пакет имат сходни състояния на зареждане, като по този начин подобрява цялостната производителност и продължителността на живота на батерийния пакет.
Profibus
Profibus е комуникационен протокол за fieldbus, който обикновено се използва в индустриалната автоматизация. Има два основни варианта: Profibus DP (децентрализирани периферни устройства) и Profibus PA (автоматизация на процеси). В BESS Profibus DP може да се използва за бърза комуникация между централната система за управление и разпределени I/O устройства, като сензори и изпълнителни механизми.
Profibus DP предлага високоскоростен трансфер на данни, което е полезно за приложения за управление в реално време. Например, може да се използва за бързо предаване на команди за управление от централната система за управление към инвертори в BESS. Инверторите са отговорни за преобразуването на постоянен ток от батериите в променлив ток за свързване към мрежата или използване на място. Използвайки Profibus DP, централната система за управление може прецизно да контролира изходната мощност и честотата на инверторите, осигурявайки стабилно и ефективно захранване.
IEC 61850
IEC 61850 е комуникационен стандарт, специално разработен за автоматизация на подстанции и комуникация в енергийната система. Той осигурява унифицирана рамка за комуникация между различни устройства в електроенергийната система, включително BESS. IEC 61850 използва обектно-ориентирано моделиране, което позволява по-стандартизирана и оперативно съвместима комуникационна среда.
В BESS IEC 61850 може да се използва за интегриране на системата за съхранение на енергия с електрическата мрежа. Той позволява безпроблемна комуникация между BESS и други свързани към мрежата устройства, като защитни релета, измервателни уреди и контролни центрове. Например, BESS може да съобщи своя наличен капацитет, състояние на зареждане и разреждане и друга подходяща информация към центъра за управление на мрежата чрез IEC 61850. Тази информация може да се използва от оператора на мрежата за оптимизиране на потока на енергия и управление на мрежата по-ефективно.
Значение на комуникационните протоколи в BESS
Правилният избор и внедряване на комуникационни протоколи са от решаващо значение за успешната работа на BESS. Първо, те позволяват наблюдение и контрол в реално време на акумулаторната система. Чрез непрекъснато събиране на данни за параметрите на батерията, операторите могат да открият потенциални проблеми рано и да предприемат превантивни мерки. Например, ако клетката на батерията прегрява, комуникационният протокол позволява на BMS бързо да изпрати аларма и да коригира процеса на зареждане или разреждане.
Второ, комуникационните протоколи улесняват интегрирането на BESS с електрическата мрежа. Те гарантират, че BESS може да комуникира ефективно с други свързани към мрежата устройства, което е от съществено значение за функции като поддръжка на мрежата, пиково бръснене и регулиране на честотата.
И накрая, комуникационните протоколи подобряват оперативната съвместимост на различните компоненти в BESS. Различни производители могат да произвеждат батерии, инвертори и BMS. Чрез използване на стандартизирани комуникационни протоколи, тези компоненти могат да работят заедно безпроблемно, намалявайки сложността на системната интеграция и поддръжка.
Нашите предложения

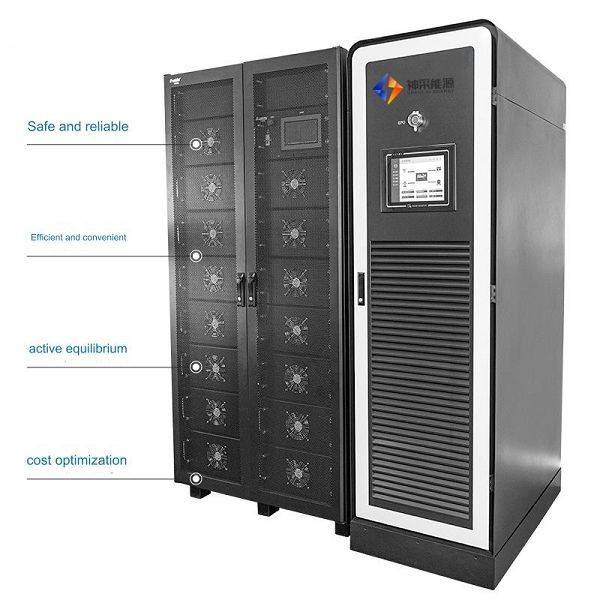

Като доставчик на BESS, ние предлагаме широка гама от продукти, които са проектирани да работят с тези комуникационни протоколи. НашитеБатерия за съхранение в шкафе оборудван с усъвършенствани комуникационни интерфейси, позволяващи лесна интеграция в съществуващи системи за управление BESS. Той може да комуникира с централния контролен блок, използвайки Modbus, CAN или други протоколи, позволявайки наблюдение в реално време и контрол на параметрите на батерията.
НашитеКонтейнер за съхранение на енергиярешенията също са проектирани с мисъл за комуникацията. Тези контейнерни системи са предварително интегрирани с всички необходими компоненти, включително батерии, инвертори и системи за управление. Те поддържат множество комуникационни протоколи, осигурявайки безпроблемна интеграция с електрическата мрежа и други индустриални системи за управление.
За специфични приложения като болници, нашитеКонтейнер за съхранение на енергия за болницаосигурява надеждно резервно захранване. Системата използва усъвършенствани комуникационни протоколи, за да осигури непрекъснат мониторинг и контрол, което е от решаващо значение за поддържане на стабилно захранване в болнична среда.
Свържете се с нас за покупка и консултация
Ако се интересувате от нашите системи за съхранение на енергия от батерии или имате въпроси относно комуникационните протоколи в BESS, препоръчваме ви да се свържете с нас. Нашият екип от експерти е готов да ви предостави подробна информация, техническа поддръжка и персонализирани решения, базирани на вашите специфични изисквания. Независимо дали търсите малък BESS за търговска сграда или широкомащабна система за мрежово съхранение на енергия, ние разполагаме с експертизата и продуктите, за да отговорим на вашите нужди.
Референции
- „Спецификация на протокол Modbus“, Modbus организация
- „CAN в автоматизацията (CiA) спецификация“, CAN в автоматизацията
- „Документация на организацията на потребителите на Profibus (PNO), Организация на потребителите на Profibus
- „Стандарт IEC 61850“, Международна електротехническа комисия
